热动力式(圆盘式)(Y型)疏水阀

型号：
CS19H-16(25,40)C

类别：
热动力式(圆盘式)(Y型)疏水阀

材质：
铸钢/不锈钢

电话：
15921265952

SHLG上海梁工生产销售的CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。

在线联系

联系我们

S19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

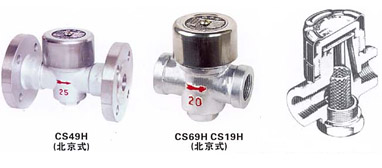

结构示意图

主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

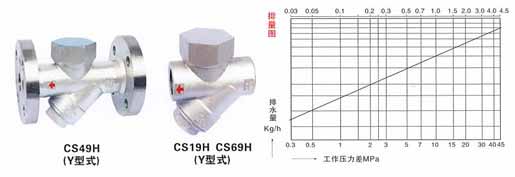

排水量（Kg/h）

产品型号	DN	工作压差（MPa）
产品型号	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型连接尺寸

产品型号	DN	螺纹连接（mm）				承插焊连接（mm）					重量（kg）	法兰连接（mm）									重量（kg）
产品型号	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

S19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

排水量（Kg/h）

产品型号	DN	工作压差（MPa）
产品型号	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型连接尺寸

产品型号	DN	螺纹连接（mm）				承插焊连接（mm）					重量（kg）	法兰连接（mm）									重量（kg）
产品型号	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

S19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

排水量（Kg/h）

产品型号	DN	工作压差（MPa）
产品型号	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型连接尺寸

产品型号	DN	螺纹连接（mm）				承插焊连接（mm）					重量（kg）	法兰连接（mm）									重量（kg）
产品型号	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14
