国标法兰卡套旋塞阀

型号：
X43H/W

类别：
国标法兰卡套旋塞阀

材质：
铸钢/不锈钢

电话：
15921265952

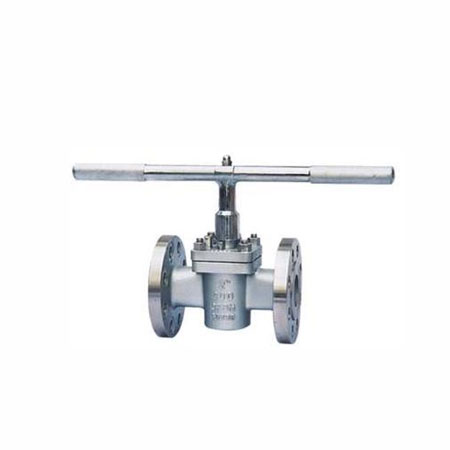

SHLG上海梁工生产销售的国标法兰卡套旋塞阀是采用带通孔的塞体作为启闭件,塞体随阀杆转动,来实现启闭动作的阀门。塞体多为圆锥体,也有圆柱体的.结构简单、启闭迅速、流阻小、维修方便,密封性能好等特点。

在线联系

联系我们

旋塞阀具有结构简单、开关迅速、操作方便、流体阻力小，部件少、重量轻。

旋塞阀选用标准：

一般不适于蒸汽；

一般不适于温度较高的介质；

用于温度较低、粘度大的介质（水、油品、酸性介质）；

用于要求快速启闭的场合；

主要用于切断和接通介质、分配介质和改变介质流动方向的场合；

依据使用的性质和密封面的耐冲蚀性，有时也可用于节流的场合；

通常也可用带悬浮颗粒的介质；

适于接通、排地用；

适用于多通道结构，一个阀门可以获得 2～4 个不同的流道，可以减少阀门的用量；

用于分配介质和改变介质流动方向，其工作温度≤300℃、公称压力≤1.6Mpa、公称通径≤300mm，建议选用多通路旋塞；

牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀；

在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用 1Cr18Ni9

不锈钢的聚四氟乙烯套筒密封圆锥形旋塞阀；对于以醋酸为基的介质，可选用 Cr18Ni12Mo2Ti不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀；

在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤1.0Mpa，公称通径≤200mm，宜选用填料式圆锥形旋塞阀；

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要外形尺寸及连接尺寸注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
1.6 (PN16)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	18-3	4-Ф18	220	500	-
	80	80	138	160	200	310	20-3	8-Ф18	230	550	-
	100	100	158	180	220	350	20-3	8-Ф18	380	-	300
	125	125	188	210	250	400	22-3	8-Ф18	460	-	300
	150	150	212	240	285	480	22-3	8-Ф22	520	-	320
	200	200	268	295	340	600	24-3	12-Ф22	580	-	320
	250	250	320	355	405	730	26-3	12-Ф26	620	-	350
	300	300	378	410	460	850	28-4	12-Ф26	680	-	380
2.5 (PN25)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	278	310	360	600	30-3	12-Ф26	580	-	320
	250	250	335	370	425	730	32-3	12-Ф30	620	-	350
	300	300	395	430	485	850	34-4	16-Ф30	680	-	380

(PN40-PN64)
